融合器安装教程

[dmabbs]

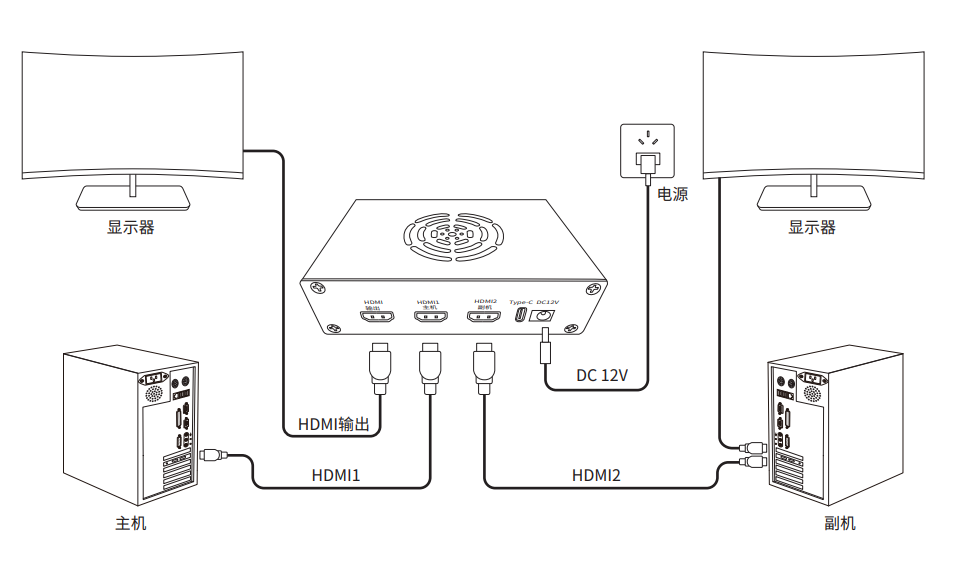

接线示意图：

五代六代融合器拥有自适应不需要注入EDID直接插上用，如果出现黑屏等问题再注入EDID，刷新率自己在显示器设置里面调，融合器只负责分辨率，刷新率不在融合器里面调

融合器上灯表示的含义

【D1】:电源灯(长亮正常)
【D2】:融合功能开/关指示灯(长亮融合功能开，不亮融合功能关)
【H2】:HDMI2副机输入信号灯(长亮正常)
【H1】:HDMI1主机输入信号灯(长亮正常)
【Power】:电源开关
【K1】:短按一下:轮回切换分辨率，19201080、25601440、38402160、25601080、
34401440，出厂默认19201080
长按三秒(按住直到显示):屏幕左上角显示当前分辨率和刷新率，上为主机信息，下为副机信息
【K2】:短按一下:轮回切换上层抠图强度，0-20级共21个档，出厂默认0(0也抠图)
【K3】:短按一下:恢复上层抠图强度到出厂默认0
【K4】:短按一下:开/关融合功能
正常情况下，D1 H2 H1这三个灯都是常亮的(如果不常亮请检查线有没有插好)，D2根据你是否
融合来显示。
如果在D1 H2 H1灯常亮，并且显示器能显示画面的时候就代表调试没有问题
(没有注入的同学可能是黑屏，这时候按一下K1，然后等待大概20秒，D1H2H1 三个灯都会亮起
来，如果还是黑屏，就继续按K1，每次等待30秒，直到显示器有画面)

在调试没问题后以后我该怎么用呢

在注入成功后，只需要按K2 K3 K4调整即可，

K4是融合按钮，按了后会会显示副机或者主机的画面，

按k2，切换抠图强度，按了后左上角会显示抠图强度，最低0最高21

按K3，是恢复抠图默认强度0.

K2和K3是要在按了K4，并且融合器上D2灯亮亮的情况下按了才有反应

可以在按了K4并且D2灯是常量的情况下，体验下K2和K3的作用

在我理解融合器按键并且会操作后以后要怎么玩游戏

1:首先切到主机的画面(按K4然后D2灯是灭的状态)，正常上

游戏

2:切到副机画面开好辅助软件，先正常开好软件注入成功

3:在软件里面找到黑背景模式或者融合器模式打开，然后这时候

副机的屏幕会黑屏

4:黑屏是正确的，然后隐藏软件的菜单。

5:然后按K4融合画面(D2灯亮)，这时候就会显示主机画面了(其

实是主机和副机的画面融合在一起了，但是因为开了黑背景只显示

主机的画面，如果呼出软件菜单，应该能看到副机软件的画面在主

机上面出现了)

6:然后进入训练场，按K2抠图，调整到你觉得合适即可
